Professionelle Blitzschutzanlagen von Besa

Bei der elektrischen Entladung in Form eines Blitzes werden lebensbedrohende und zerstörerische Energiemengen freigesetzt.
Um diesen Gefahren aus dem Weg zu gehen, ist das Anbringen von professionellen Blitzschutzanlagen nicht nur ratsam, sondern auch verpflichtend.

Denn die entscheidende Frage ist doch:

Wie wichtig ist das Leben ihrer Mitmenschen und deren Schutz für Sie?

—Blitzschutzanlagen müssen durch Fachkräfte errichtet werden.

Referenzen

Auswahl unserer Projekte im Bereich Blitzschutzanlagen

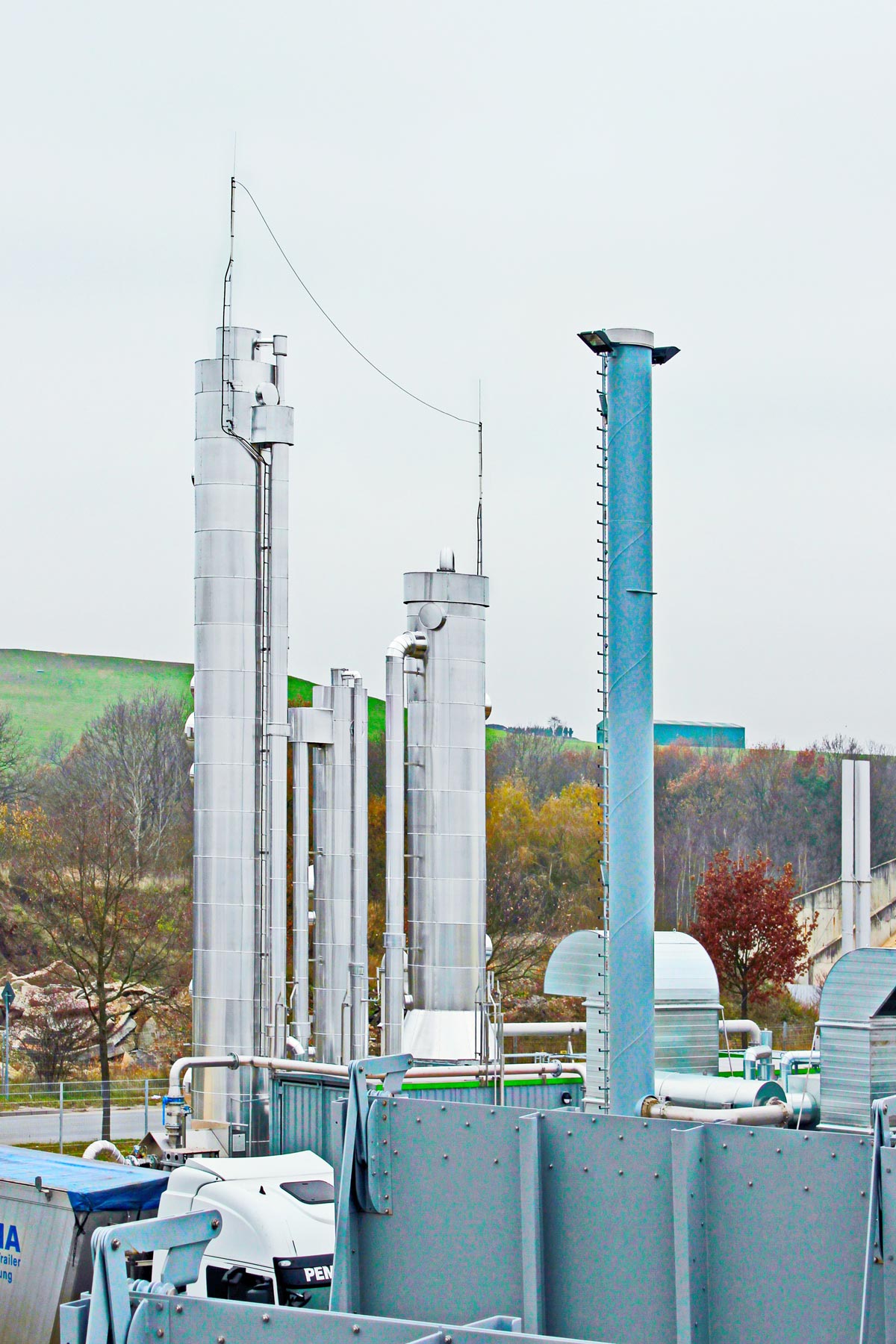

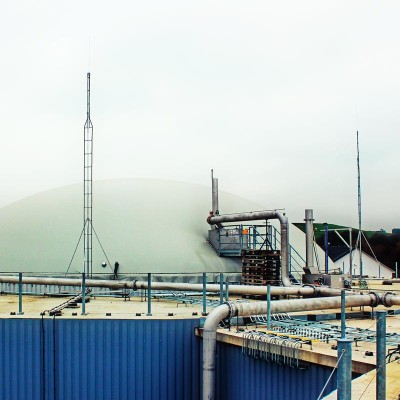

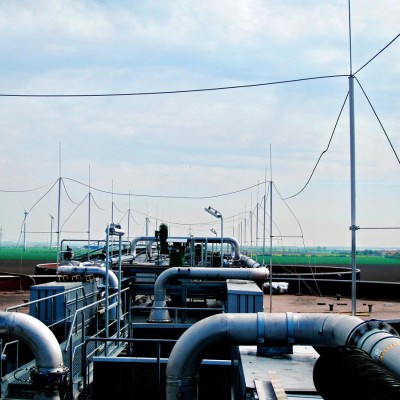

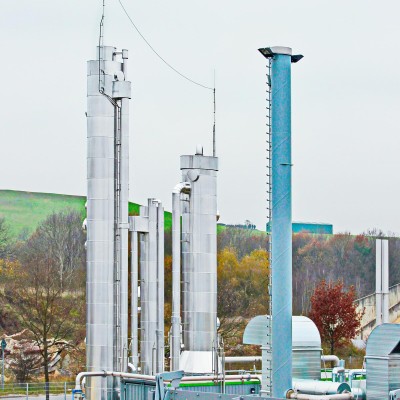

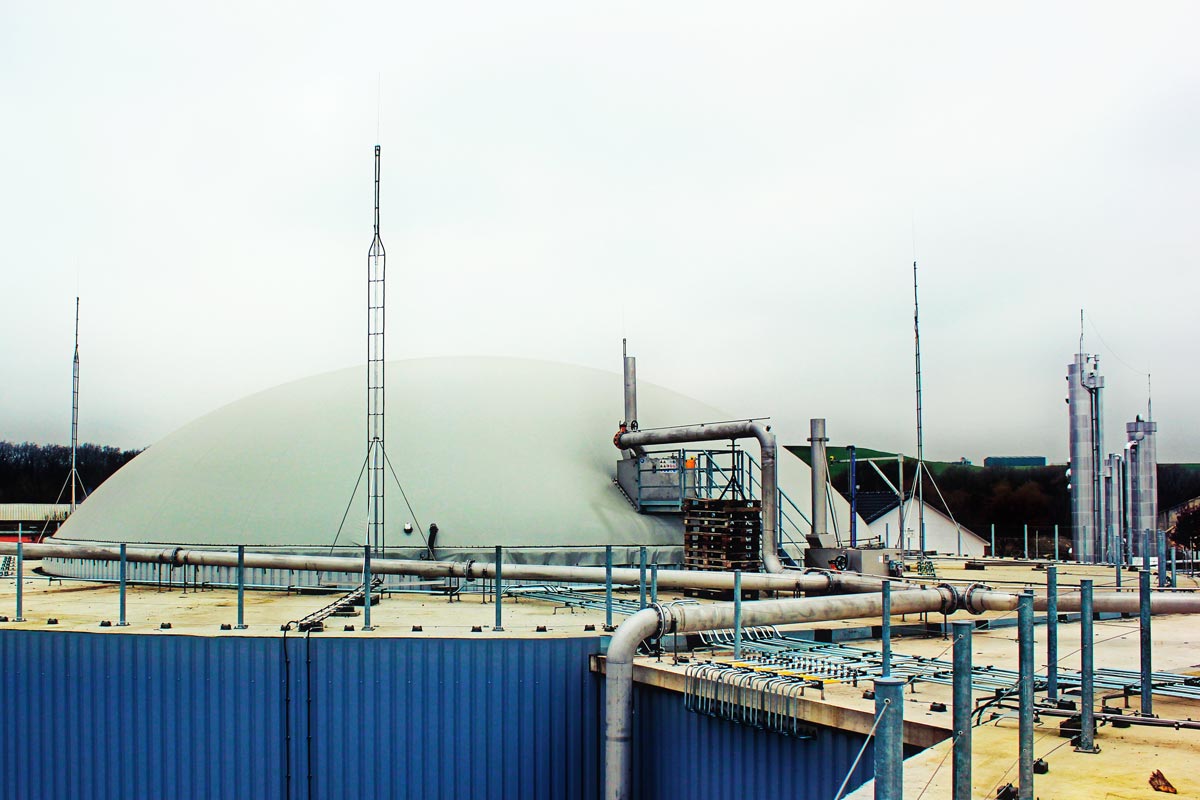

Biogasanlage – isolierter Blitzschutz, freistehende Fangstangen

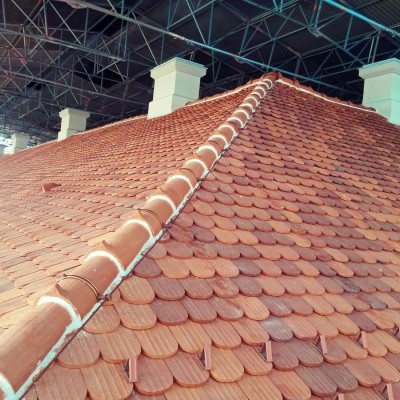

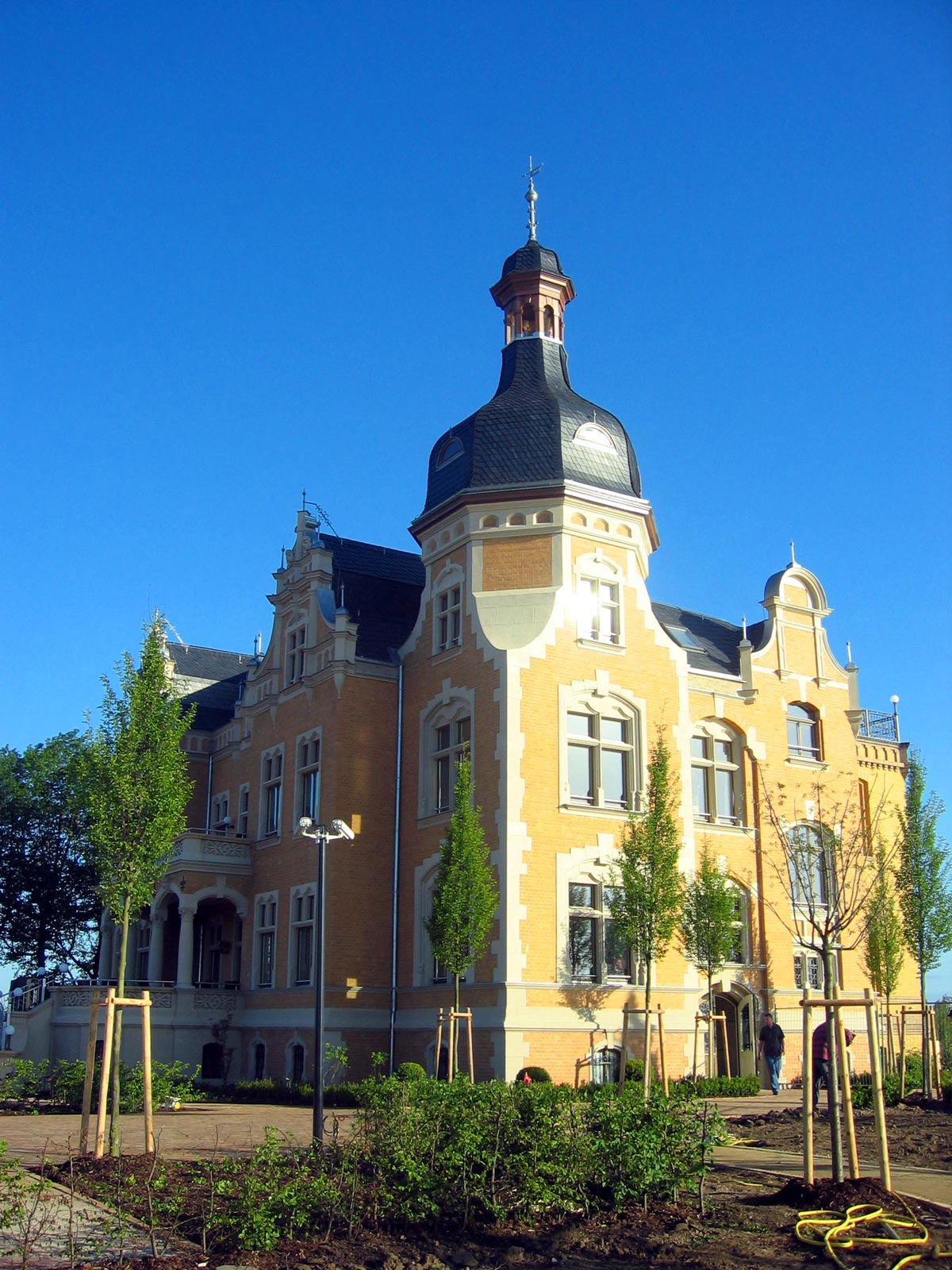

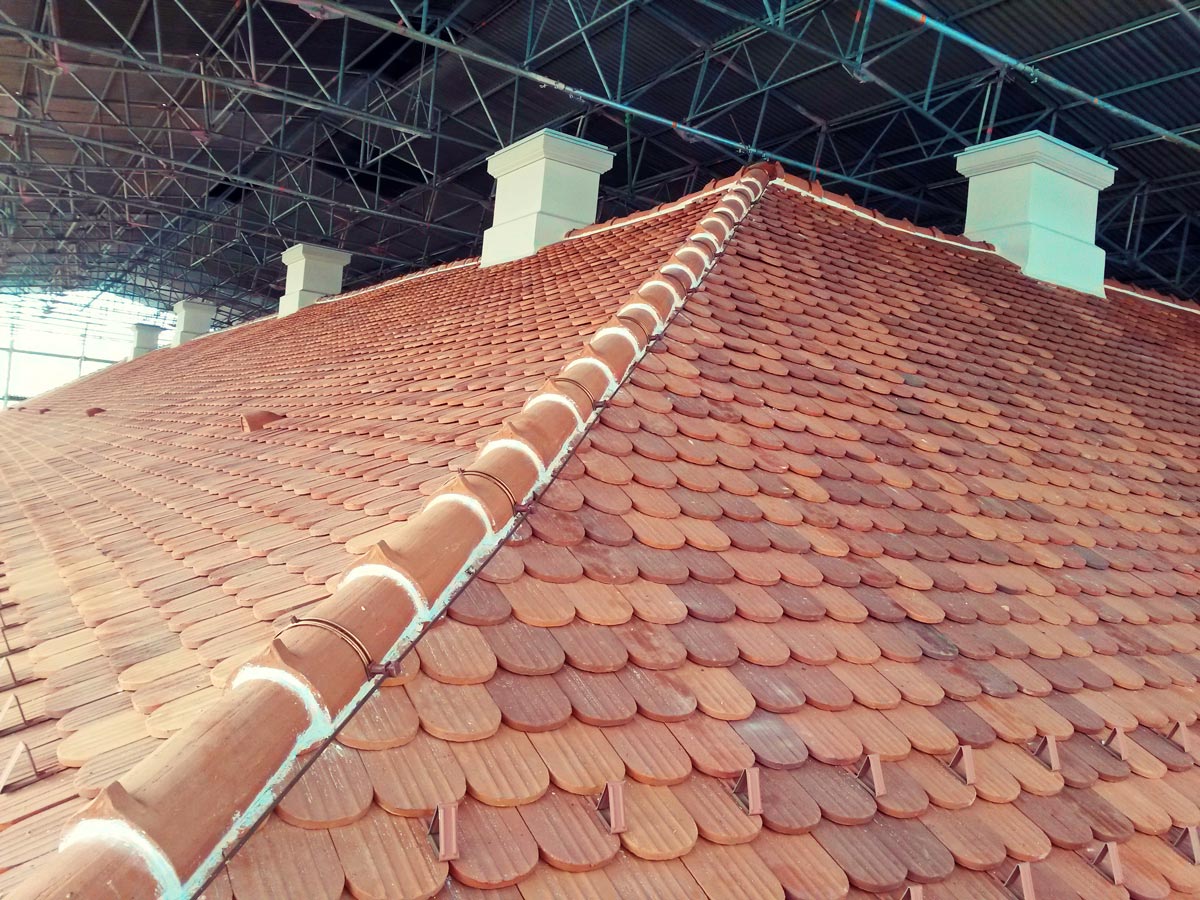

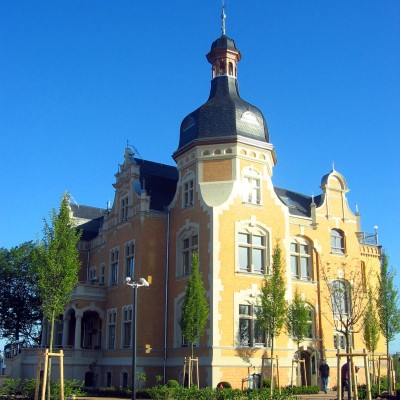

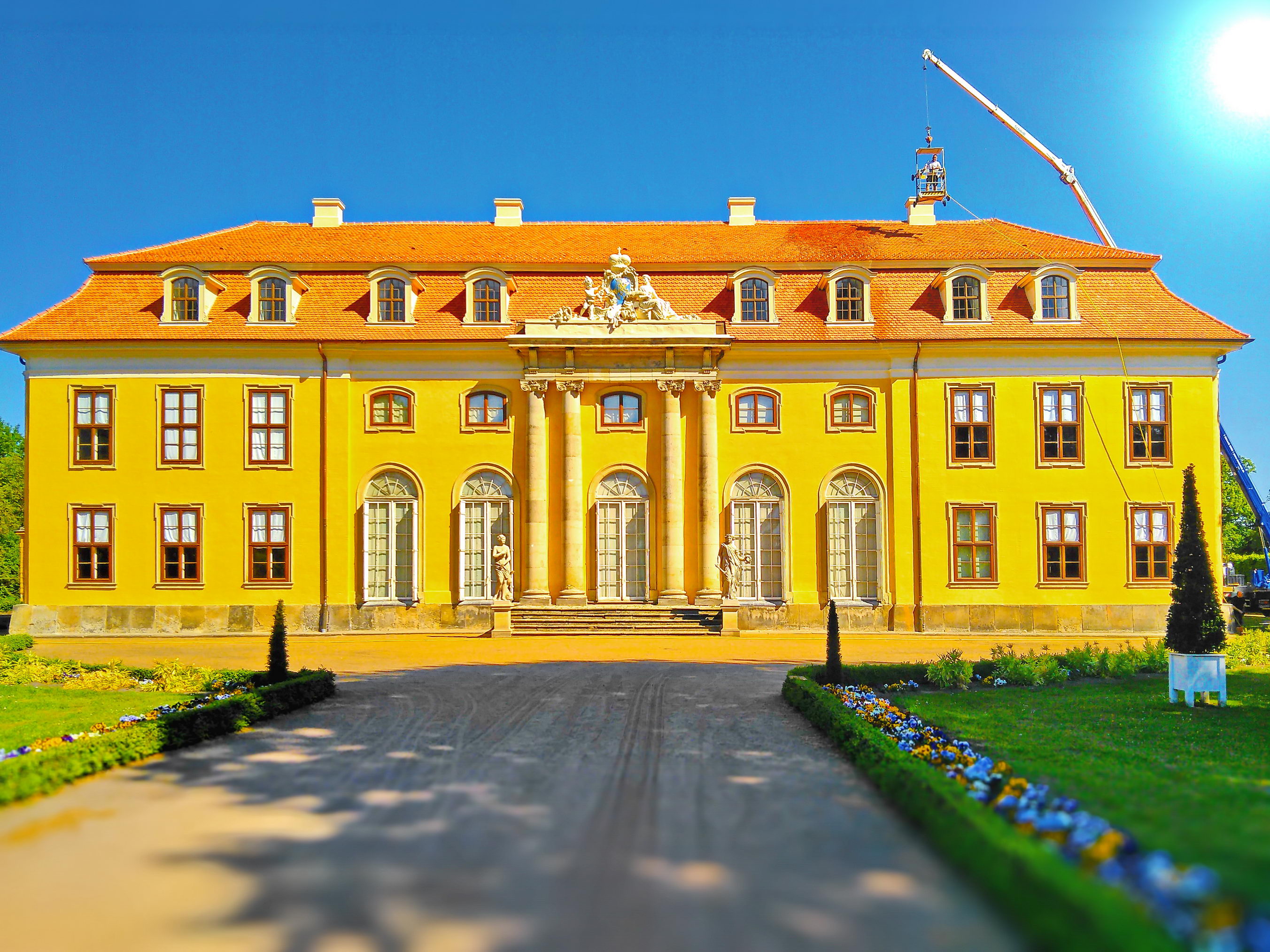

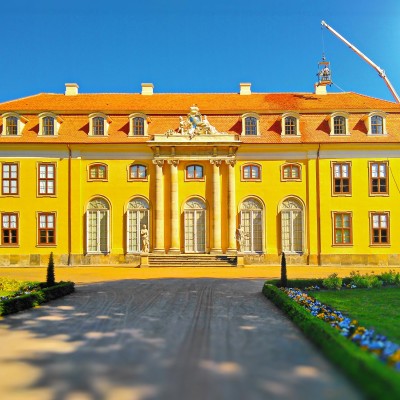

Blitzschutz auf denkmalgeschützten Altbauten

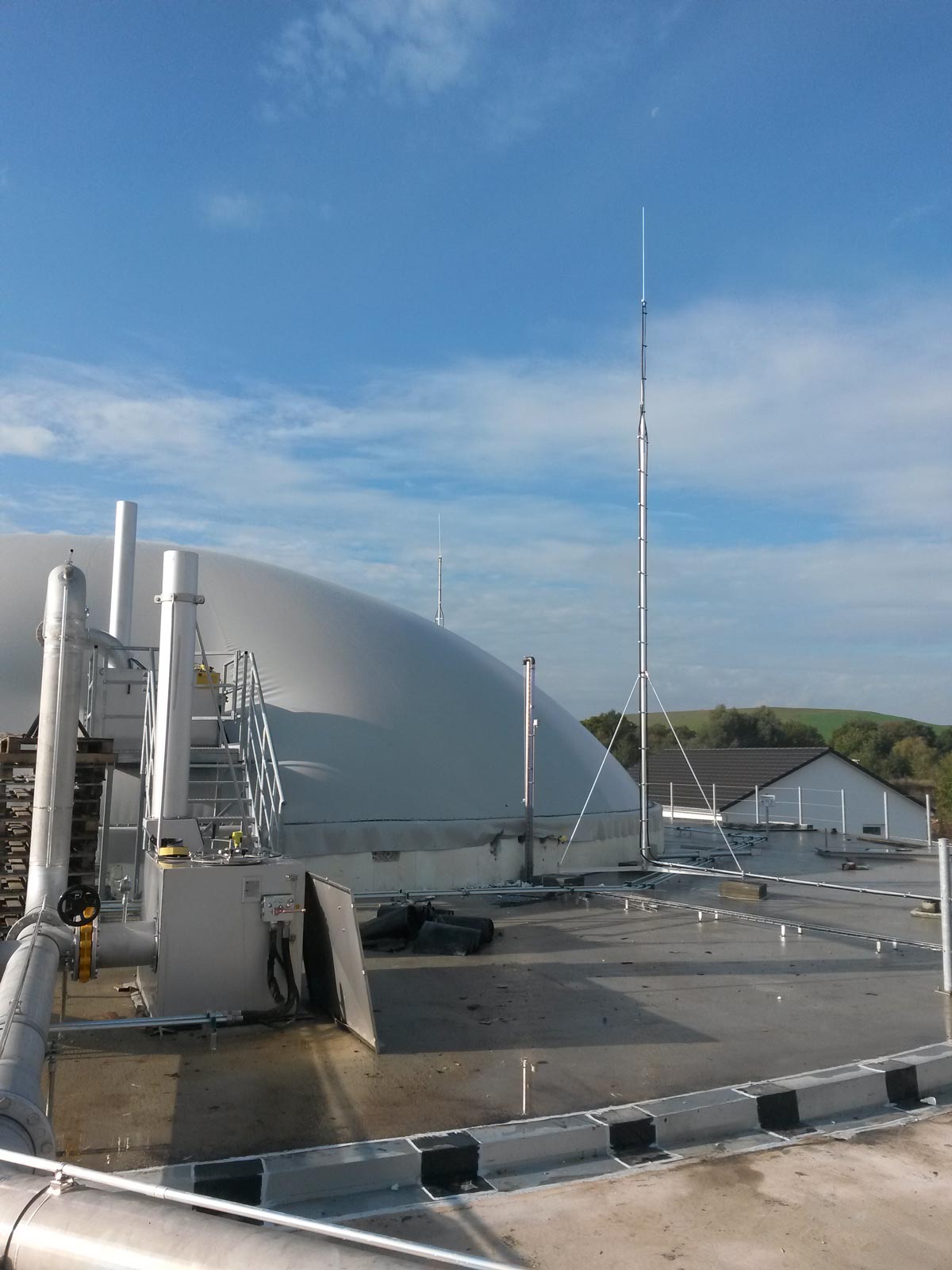

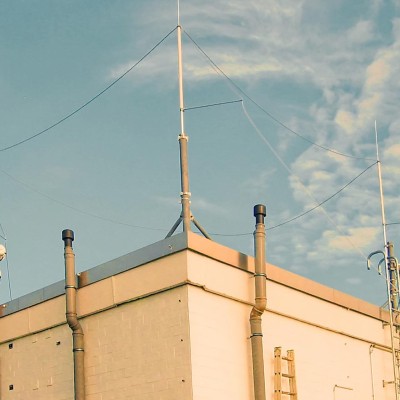

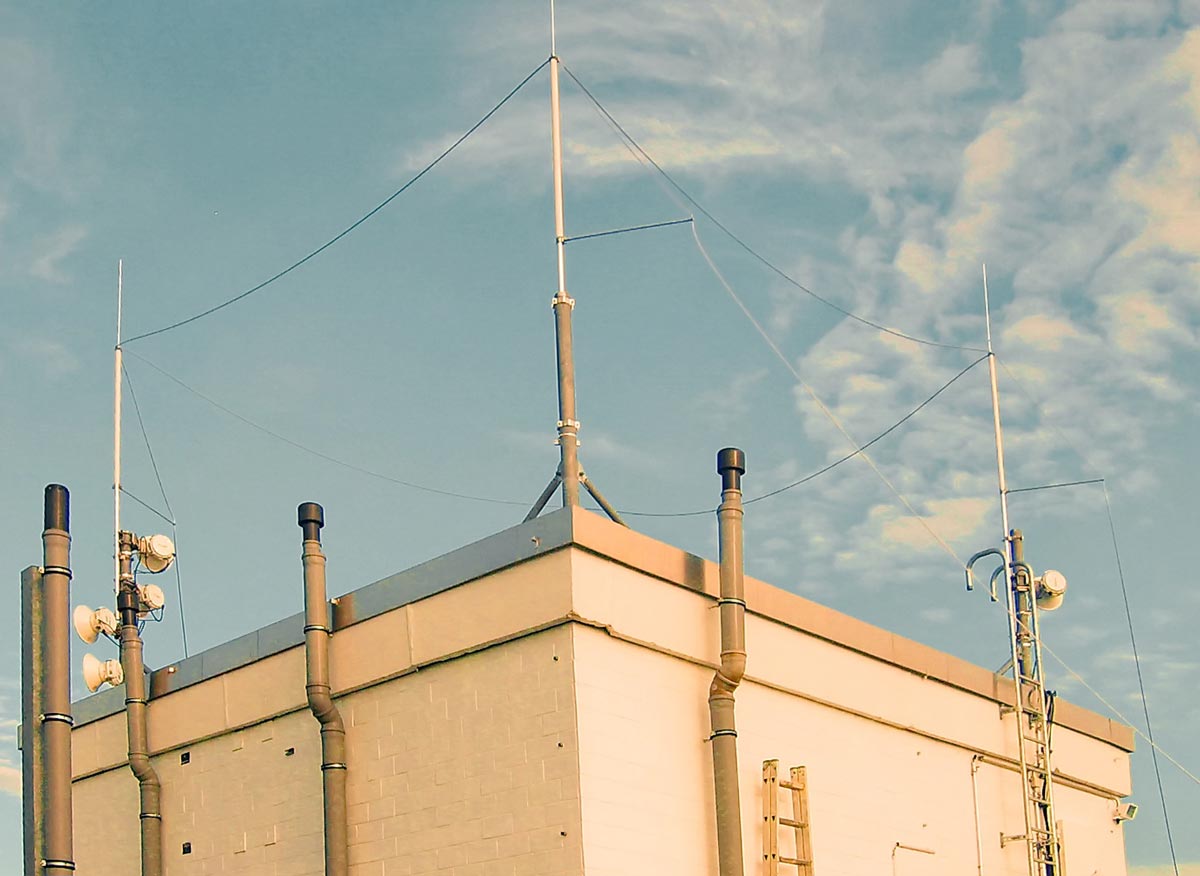

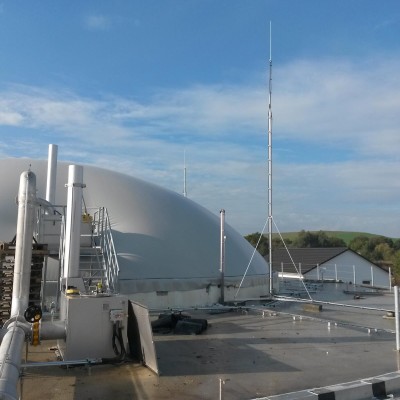

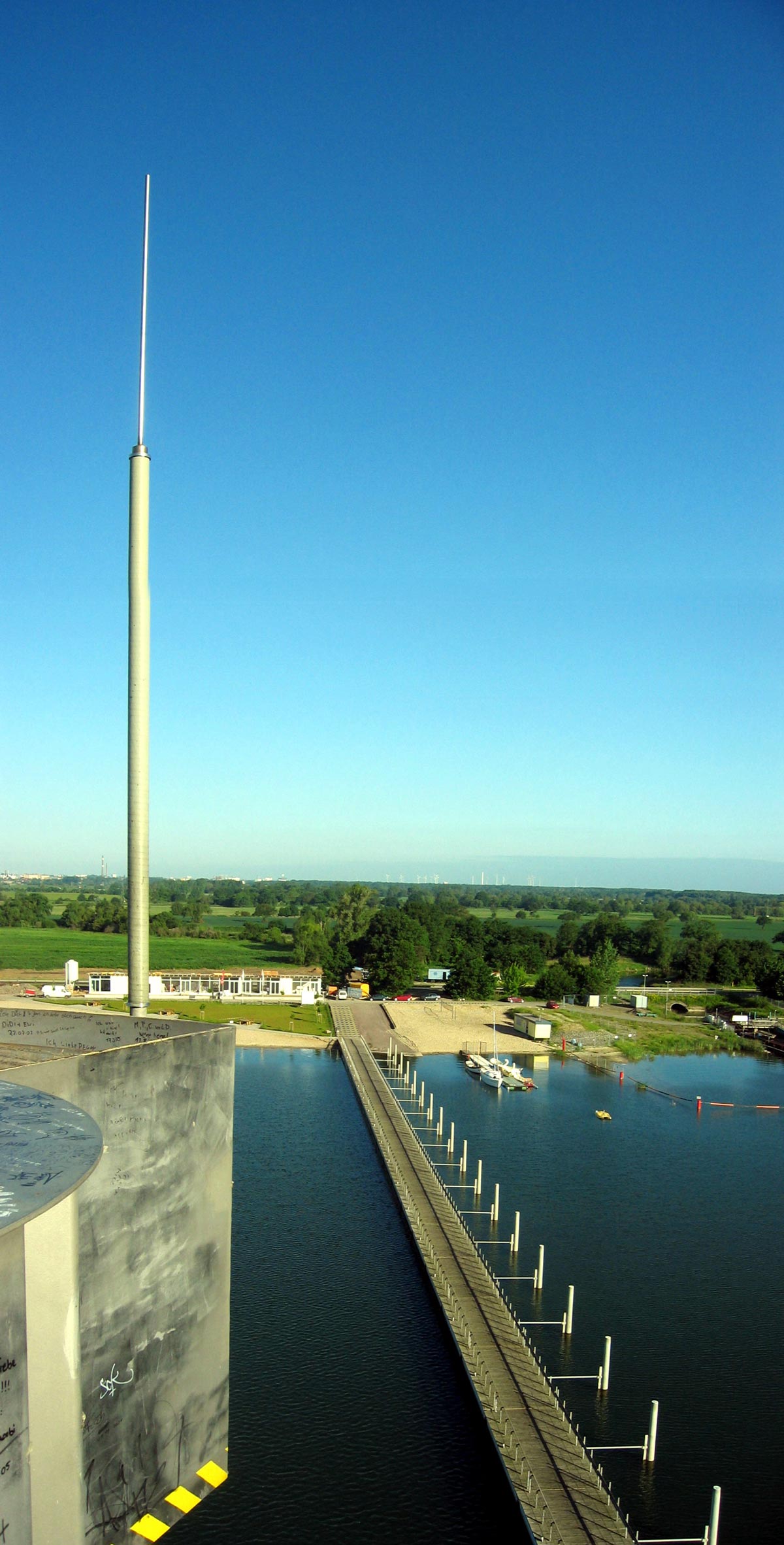

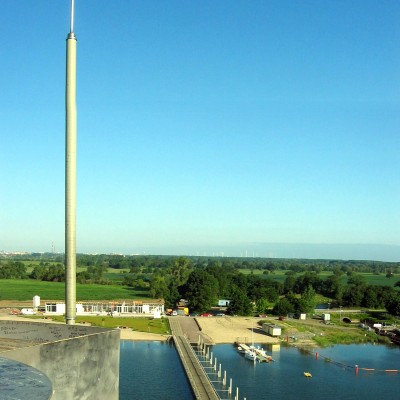

HVI freistehender Blitzschutzfangmast isoliert

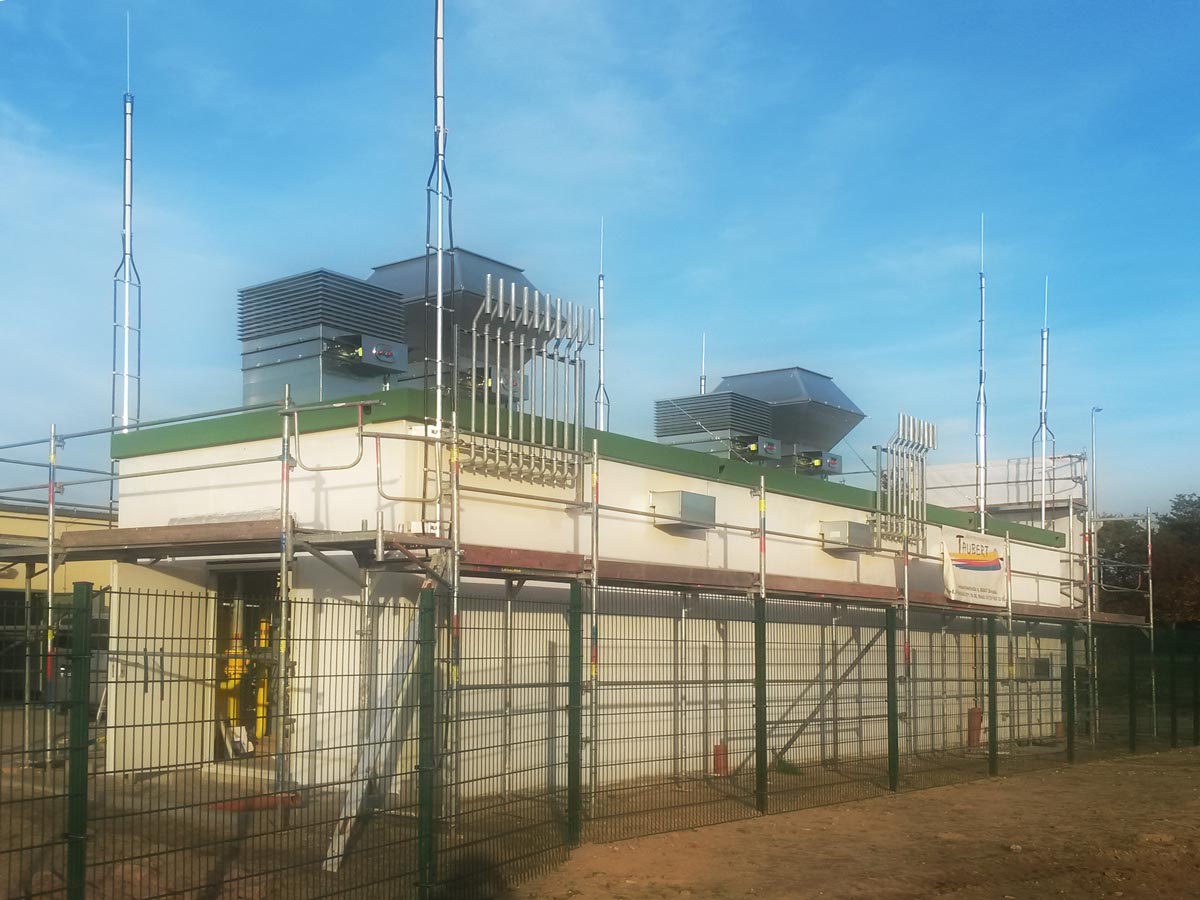

Isolierte Fangstangen, Blitzschutz an Gasstation

Unser Leistungsspektrum

Äußerer und innerer Blitzschutz, Überspannungsschutz und Erdungsanlagen

Beratung von Bauherren und Ingenieurbüros
Planung und Berechnung von kompletten Anlagen / Teilanlagen - Engineering
Sicherheitsabstandsberechnungen / Trennungsabstandsberechnungen
Anfertigung der dafür nötigen technischen Dokumentationen (AutoCAD - Zeichnungen im Dateiformat DWG )
Installation neuer Anlagen nach DIN-VDE 0185 Teil 1 bis 4 (o. EURONORM IEC TC 81)

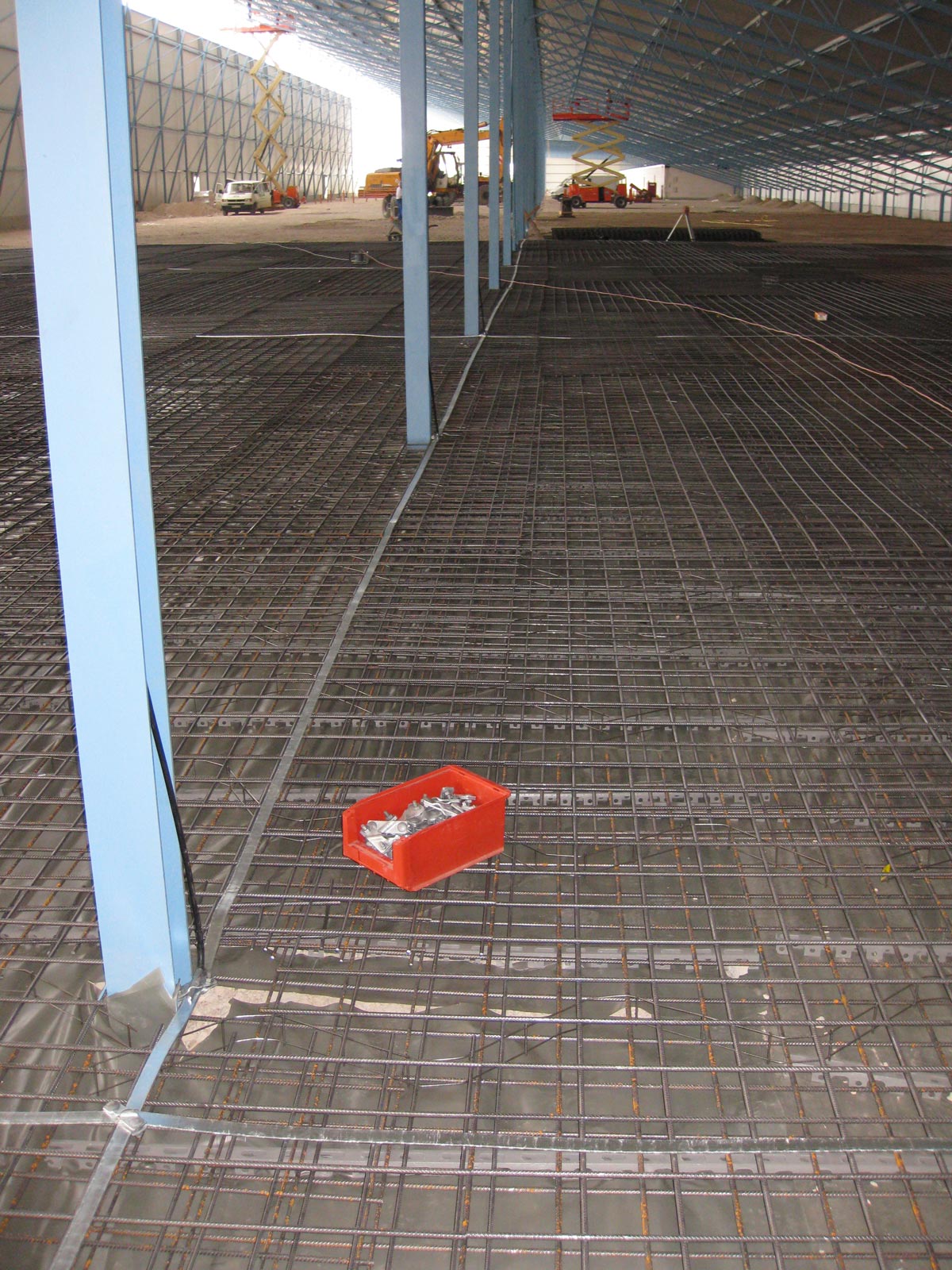

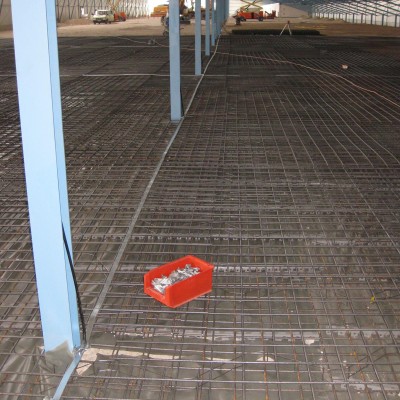

Ausführung der Blitzschutzanlagen in ALU, Kupfer, Edelstahl (V2A, V4A) sowie Bau kompletter Erdungsanlagen, wie Ringerder, Flächenerder, Fundamenterder und Tiefenerder
Bau von isolierten Blitzschutzanlagen (Sonderlösungen werden durch Eigenfertigung realisiert)

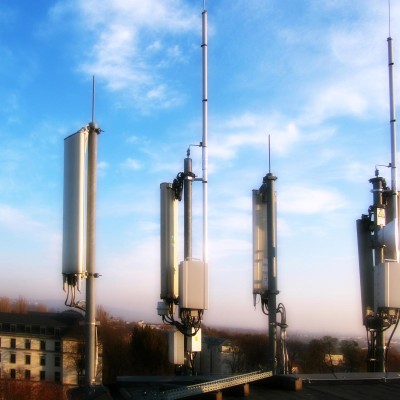

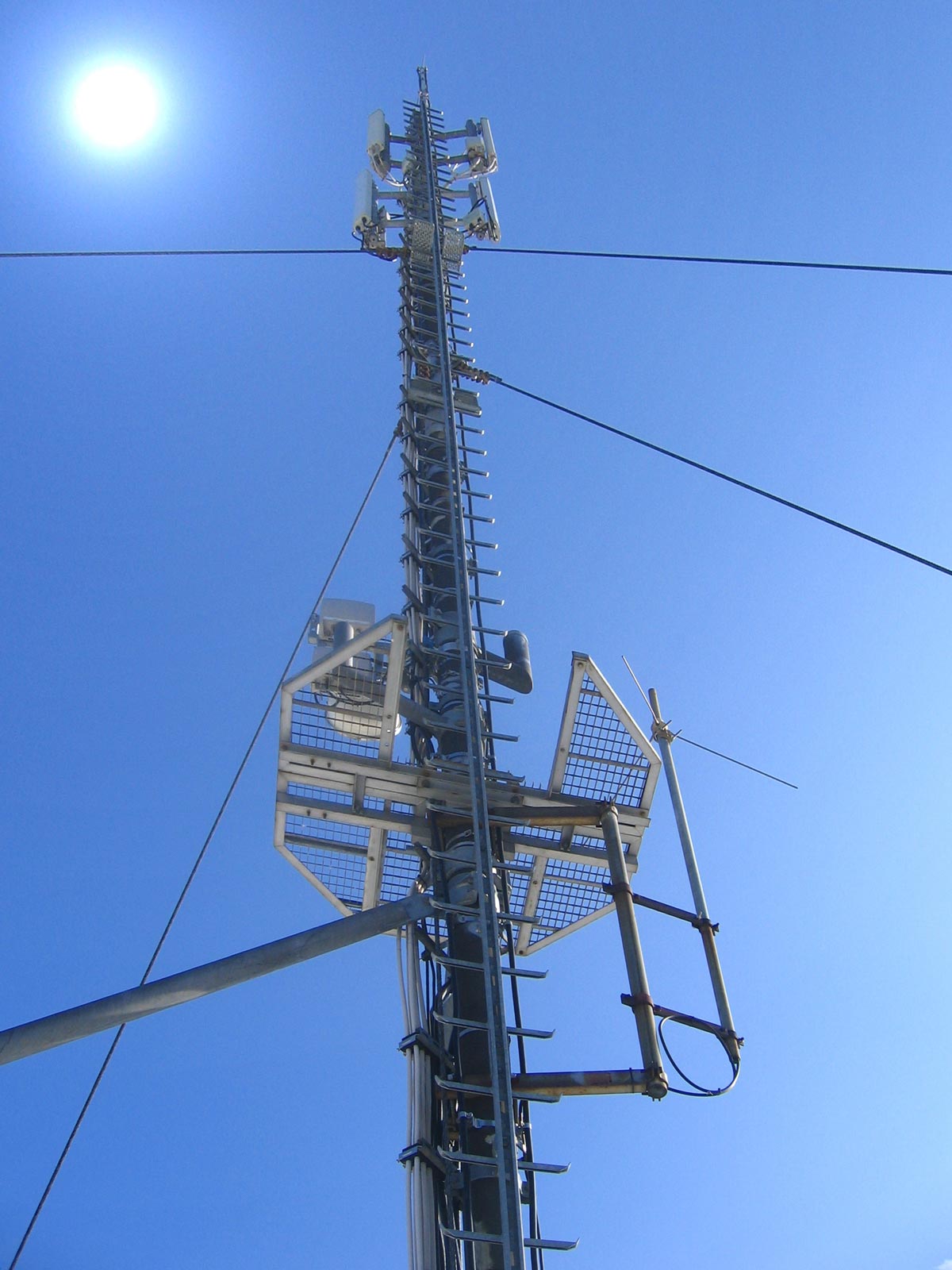

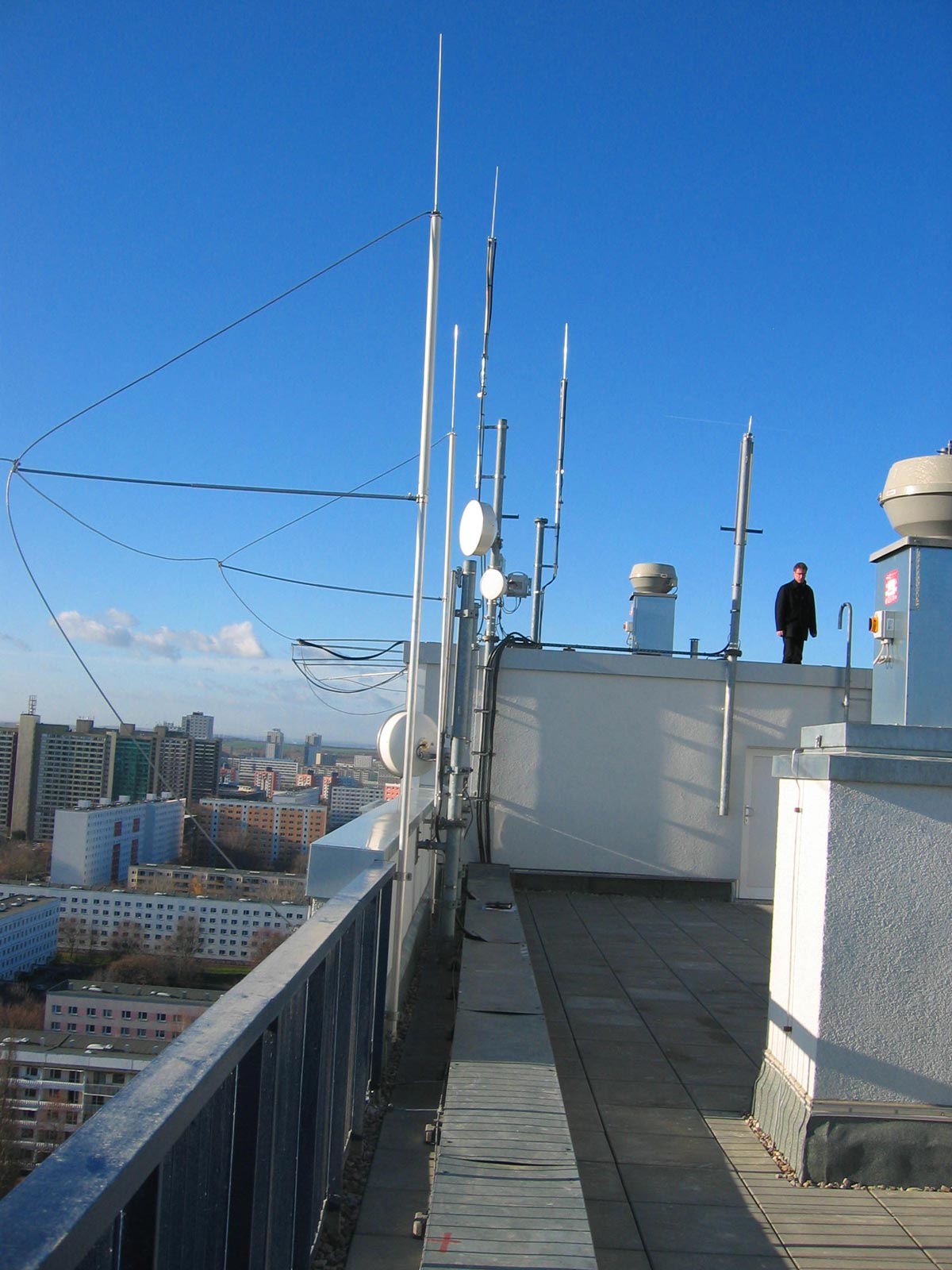

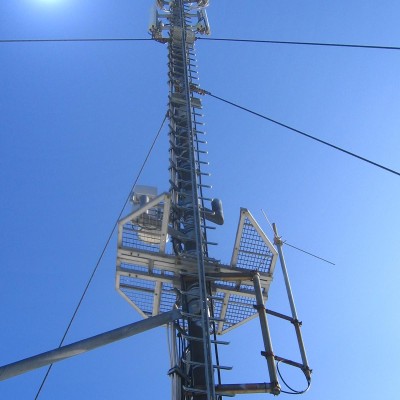

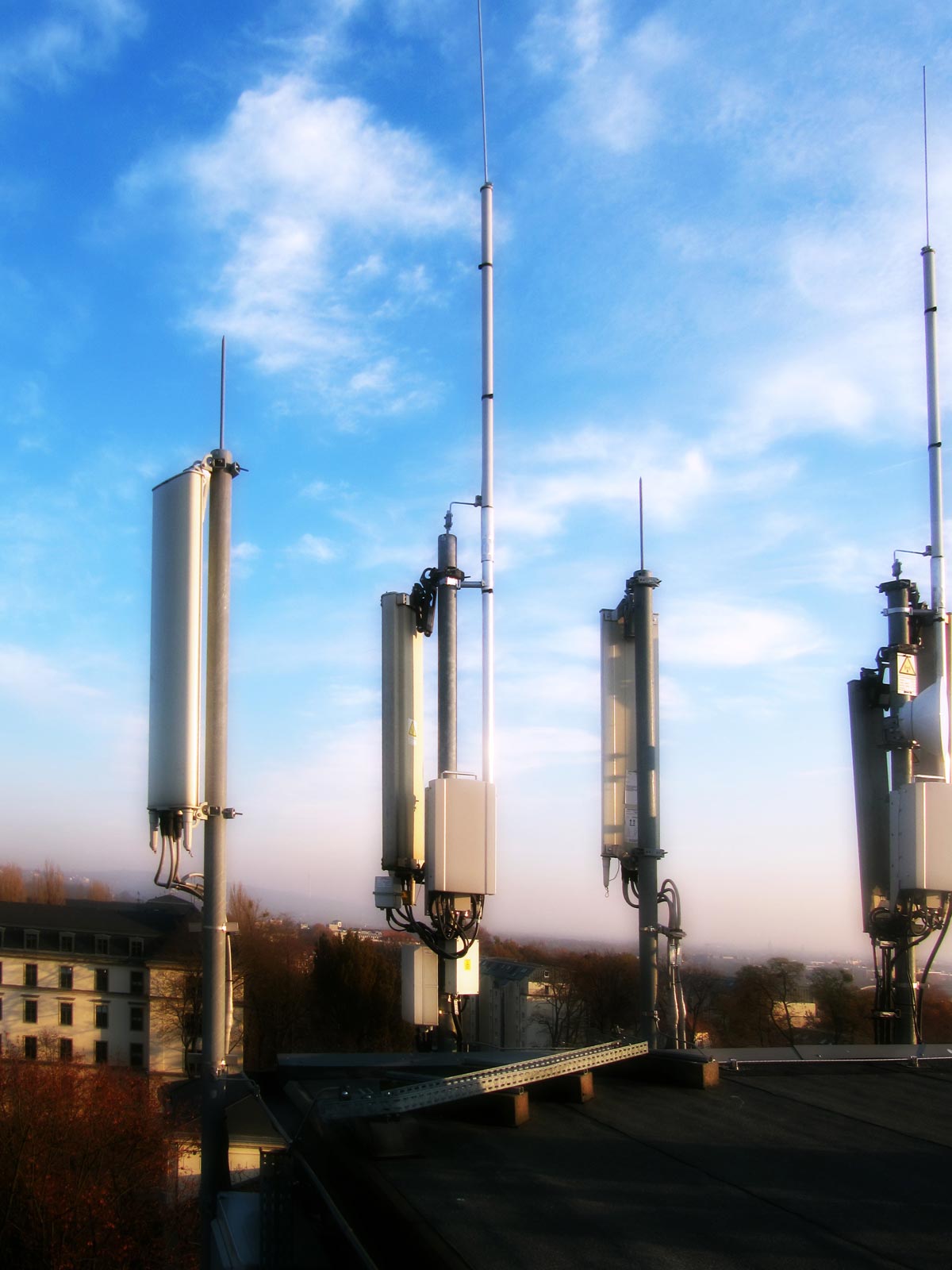

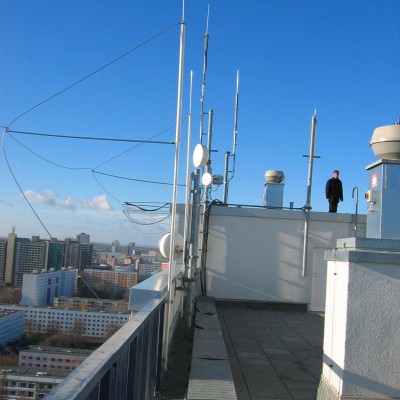

Blitzschutz für Antennenanlagen, Funkmasten & Handymasten auch in HVI
Potentialausgleich für industrielle Zwecke, wie Labore, EX-Anlagenbahnerdung, ATEX-Norm, Brückenerdung, Durchführung von Prüfungen an bestehenden Anlagen und Erarbeitung von Zustandsanalysen

Blitzschutzanlagen – Sicherheit von oben nach unten

Was ist eine Blitzschutzanlage?

Eine Blitzschutzanlage (engl. Lightning Protection System – LPS) ist ein technisch durchdachtes Gesamtsystem, das Gebäude, Menschen und elektrische Geräte vor den zerstörerischen Folgen eines Blitzeinschlags schützt. Sie besteht aus zwei ineinandergreifenden Teilbereichen:

Teilbereich	Aufgabe	Hauptkomponenten
Äußerer Blitzschutz	Leitet den Blitzstrom sicher in die Erde ab und verhindert Brände oder Explosionen.	Fangeinrichtungen (Fangstangen, Dachleitungen), Ableitungen, Erdungsanlage
Innerer Blitzschutz	Verhindert gefährliche Überspannungen und Funkenschläge innerhalb des Gebäudes.	Blitz-/Überspannungsschutzgeräte (SPD Typ 1–3), Potenzialausgleich, abgeschirmte Leitungsführung

Warum ist Blitzschutz so wichtig?

Personensicherheit
Ein einziger Blitz kann Ströme von über 200000 A erzeugen – lebensgefährlich für jede sich in der Nähe befindende Person.
Brandschutz & Gebäudeschutz
Hohe Temperaturen am Einschlagpunkt entzünden Dach- und Fassadenmaterialien. Ein Blitzschutzsystem führt den Strom außen (!) ab, ohne dass das Bauwerk Feuer fängt.
Schutz Ihrer Technik
Überspannungen zerstören Server, Photovoltaikwechselrichter, Smart-Home-Elektronik und Produktionsanlagen. Ein koordinierter Überspannungsschutz verhindert teure Ausfälle.
Versicherung & Haftung
Viele Sachversicherer knüpfen Deckungssummen an einen normgerechten Blitzschutz nach DIN EN 62305. Eigentümer werden so ihrer Betreiberverantwortung gerecht und vermeiden Regressansprüche.
Mehr Betriebssicherheit & Werterhalt
Ein professionell geplanter Blitzschutz steigert die Verfügbarkeit Ihrer Anlagen und erhält den Gebäudewert – ein starkes Argument bei Vermietung oder Verkauf.

Wie funktioniert die Anlage?

Kurz gesagt: Fangen – Leiten – Erden – Begrenzen.

Normen & Schutzklassen

Die europäische Norm DIN EN 62305 unterscheidet vier Schutzklassen (LPS I–IV). Je nach Gefährdungspotential (Gebäudehöhe, Nutzung, Umgebung) wird die passende Klasse gewählt. Für Wohn- und Bürogebäude ist meist LPS III ausreichend; Chemie- oder IT-Rechenzentren benötigen oft höhere Schutzklassen

Wann ist eine Anlage Pflicht?

Bauvorschriften: Landesbauordnungen verlangen Blitzschutz z. B. für Versammlungsstätten, Krankenhäuser, landwirtschaftliche Großställe oder hohe, freistehende Gebäude.
Brandschutzkonzepte: Im Genehmigungsverfahren kann der Sachverständige Blitzschutz als Auflage festschreiben.
PV- Anlagen ab > 10 kWp: Netzbetreiber oder Versicherer fordern häufig Überspannungsschutz Typ 1+2.

Unsere Leistung

Risikoanalyse & Planung nach DIN EN 62305
Lieferung sämtlicher Komponenten (V4A/Edelstahl, Alu)
Fachgerechte Montage & Erstprüfung (Messung R_a ≤ 10 Ω)
Wartung, Wiederholungsprüfungen und Dokumentation

Gut zu wissen: Eine korrekt ausgeführte Blitzschutzanlage ist nahezu wartungsfrei – nur Sichtkontrolle und Messung alle 1-4 Jahre je nach Blitzschutzklasse

Haben Sie Fragen?

Unser Blitzschutz-Team berät Sie unverbindlich, erstellt eine normgerechte Planung und begleitet Ihr Projekt von der ersten Skizze bis zum Prüfprotokoll. Kontaktieren Sie uns – Sicherheit beginnt beim ersten Gespräch.

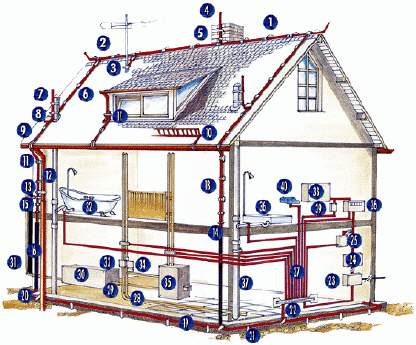

Innerer und äußerer Blitzschutz

Aufbau einer Blitzschutzanlage

Äußerer Blitzschutz	Innerer Blitzschutz
1) Firstbügel	22) Potentialausgleichschiene
2) Multiklemme	23) elektrischer Hausanschluss
3) Erdungsrohrschelle	24) Stromzähler
4) Fangstange	25) Überspannungsableiter
5) Stangenhalter	26) elektrische Verteileranlage
6) Dachleitungshalter	27) Potentialausgleichleitung
7) Rohrschelle	28) Wasserversorgung
8) KS-Klemme	29) Gasversorgung
9) Dachrinnenklemme	30) Öltank
10) Schneefanggitter-Klemme	31) Öltanklüftung
11) Leitungshalter	32) Badewanne
12) Regenrohrschelle	33) Gaszähler
13) Funkenstrecke	34) Wasserzähler
14) Trennklemme	35) Heizungsanlage
15) Flachbandhalter	36) Dusche
16) Isolierung	37) Abwasser
17) Falzklemme	38) elektronisches Gerät
18) Blitzableiter-Draht	39) Überspannungsfeinschutz
19) Fundameterder	40) Telefone und Anlagen
20) Diagonal-Kreuz-Klemme
21) Bandstahlerder

Blitzschutzanlage

Vorteile einer nach Normen errichteten Blitzschutzanlage

Fachgerecht installierter Blitzschutz neutralisiert Direkteinschläge und bewahrt somit die betroffenen Personen vor gesundheitlichen Schäden. Die BESA GmbH bietet die Montage eines inneren und äußeren Blitzschutzes an.
Durch die fachgerechte Installation der Blitzschutzanlage werden schädliche Auswirkungen um 80-100% verringert und die Brandgefahr deutlich gemindert.
